Укрытие предназначено для эксплуатации в районах с умеренным климатом, на месторождениях с содержанием сероводорода менее 6%. Соединения основных несущих элементов каркаса болтовые. Вспомогательные элементы (ограждения, перила, бортики и т.д.), легкосъемные безболтовые. По степени готовности каркас относится к полностью изготовленным на заводе. По виду силового воздействия конструкции относятся к воспринимающим постоянные и временные нагрузки и воздействия. Каркасы укрытий имеют разборную однопролетную (без внутренних опор) конструкцию. Материал основных несущих конструкций - сталь 09Г2С (С345).
В комплект укрытия входят:
- Тентовая оболочка в виде отдельных полотнищ;
- Детали навески и натяжения тента;
- Сборочные и деталировочные чертежи;
- Монтажные чертежи укрытия;
- Сертификаты соответствия на используемые в укрытии материалы;
- Руководство по монтажу и эксплуатации;
- Паспорт;
- Комплект ЗИП (дополнительные тентовые клапана, тентовая ткань, фурнитура, ручной аппарат для сварки тентовой ткани)
По желанию заказчика можно предусмотреть:
- входные двери. Двери имеют уплотнения, ручку, замок, защелку и фиксатор, удерживающий створку в открытом положении с углом открытия 90 градусов.
- перила и отбортовка, согласно п.1.4.18 "Правил безопасности в нефтяной и газовой промышленности".
- в каркасах укрытий места крепления светильников и разводки кабелей.
- в оболочках укрытий выполнены окантованные отверстия под трубопроводы и кабельные разводки с возможностью их уплотнения.
- люки в крышах модулей для замены электродвигателей привода насосов.
- ворота с выходами монорельсов.
- дефлекторы и вентиляторы.

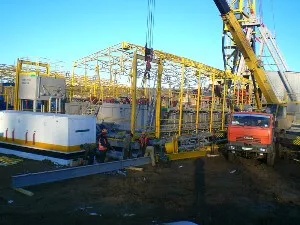

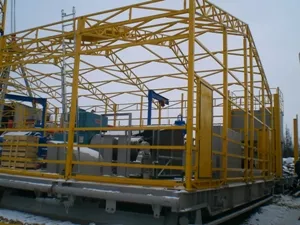

Фотогалерея
